Sécheur à disque rotatif à chauffage par serpentin

Principe de fonctionnement

Le séchoir à disque rotatif à chauffage par bobine est un équipement de séchage continu de type conduction très efficace. Il transfère la chaleur au matériau à travers la paroi de transfert de chaleur. Un peu de vapeur pénètre dans l'espace annulaire entre l'enveloppe extérieure et la paroi intérieure du cylindre, chauffant le matériau à travers la paroi intérieure. Le condensat est évacué par l’orifice de vidange inférieur. Une autre partie de la vapeur pénètre dans l'arbre principal et les serpentins, les chauffe, et le condensat est évacué par le joint tournant de vidange. Pendant que l'arbre tourne, les roues et les bobines travaillent ensemble pour bien agiter et réchauffer le matériau, maximisant ainsi le contact entre le matériau et l'arbre et les bobines. La vapeur secondaire est évacuée de la chambre à vapeur supérieure de l'enveloppe extérieure par un conduit à tirage induit. Un léger vide est maintenu à l’intérieur du conduit pour empêcher la vapeur d’échappement de s’échapper et pour éviter d’absorber un excès d’air froid. Une plaque de décapage, montée sur l'arbre principal et située entre les serpentins de chauffage, propulse non seulement le matériau vers l'avant, mais agit également comme un dispositif autonettoyant, éliminant les revêtements de l'arbre et des parois du cylindre pour maintenir un excellent transfert de chaleur.

Paramètres de l'équipement

Avantages de l'équipement

1. Le sécheur à disque rotatif à chauffage par serpentin utilise une enveloppe externe et un serpentin/boîte à vapeur de l'arbre principal pour faire circuler la vapeur, augmentant ainsi la surface chauffée. Cette structure et ce principe de fonctionnement garantissent une efficacité thermique élevée, une faible consommation d'énergie, une utilisation facile et un environnement de fonctionnement favorable.

2. Un décapant de matériau monté sur l'arbre principal, situé entre les serpentins de chauffage, propulse non seulement le matériau vers l'avant, mais offre également des propriétés autonettoyantes. Le système de chauffage mobile assure un contact total avec le conducteur.

3. La hotte aspirante et la tuyauterie sont en acier inoxydable, ce qui améliore la résistance à la corrosion et prolonge la durée de vie.

4. Un système de transfert d'eau automatique recycle le condensat de vapeur dans la chaudière, réduisant ainsi la consommation d'énergie et économisant l'eau.

Nos points forts : Shandong Chengming adhère systématiquement à des normes élevées et à une gestion rigoureuse de la qualité tout au long de sa production et de ses opérations. Nous proposons une conception de produits personnalisée et notre service après-vente comprend l'installation, la mise en service, la formation et la maintenance.

Cas de projets : Notre équipement a été utilisé en Russie, en Corée du Sud, au Kazakhstan, au Vietnam, en Indonésie et dans d'autres pays.

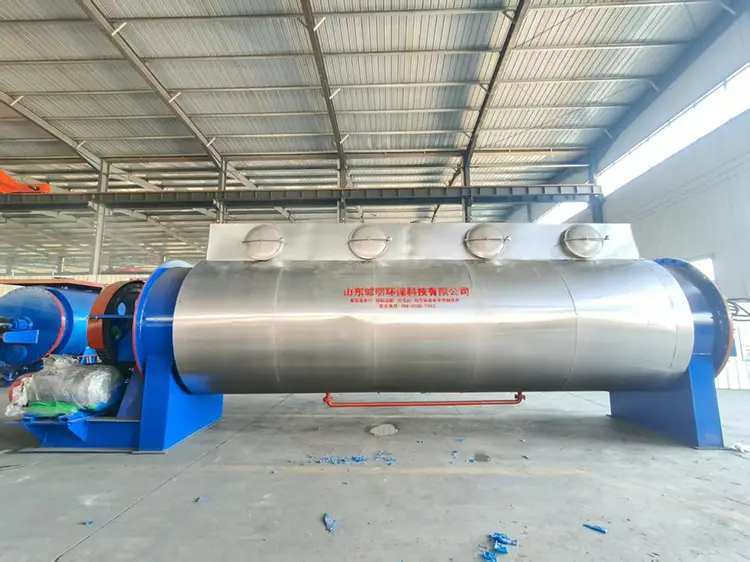

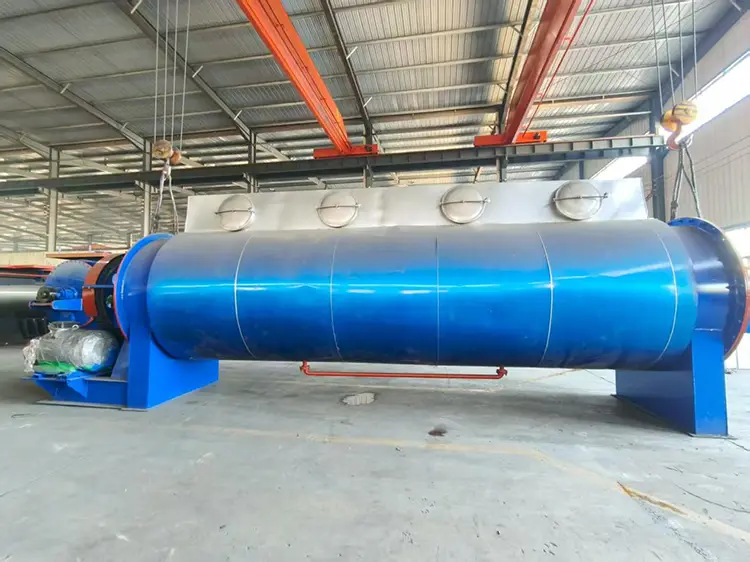

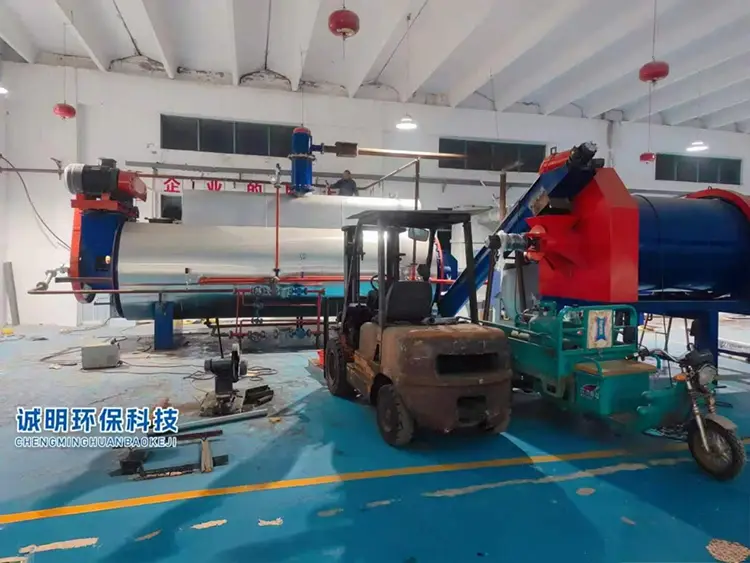

Photos sur place

Certificat
